Halbautomatische Glasflaschen-Siebdruckmaschine – 8-Schritt-für-Schritt-Anleitung

Introduce

Erfahren Sie, wie Sie mit einer halbautomatischen Siebdruckmaschine auf polygonale Glasflaschen drucken. Schritt-für-Schritt-Anleitung, die Aufbau, Betrieb und wichtige Komponenten abdeckt.

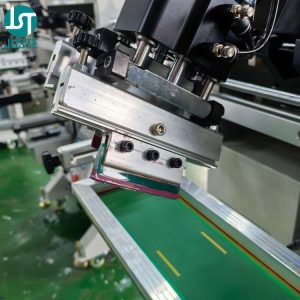

Schritt 1: Rakel und Flutrakel installieren

Betrieb: Montieren Sie die Rakel (Schaber) und den Farbflutcoater (Rückgewinnungsklinge) auf die Druckkopfbaugruppe.

Zweck / PrinzipDer Rakel drückt die.

Wichtige Punkte zu beachten:

• Überprüfen Sie, ob das Rakelmesser gerade und frei von Kerben oder Verschleiß ist – jede Unvollkommenheit zeigt sich auf dem Druck.
• Stellen Sie den Rakelwinkel und -druck entsprechend der Tintenviskosität und dem Flaschenmaterial ein.
• Für UV-Tintenanwendungen stellen Sie die Kompatibilität mit Ihrem Aushärtungssystem sicher.

Profi-Tipp:Halten Sie Ersatzrakelklingen bereit. Glasdruck ist abrasiv, und abgenutzte Klingen sind die häufigste Ursache für ungleichmäßige Druckqualität.

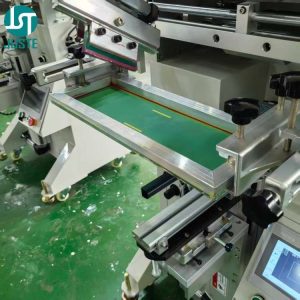

Schritt 2: Montieren Sie den Bildschirmrahmen – Stellen Sie sicher, dass keine Neigung vorhanden ist.

BetriebMontieren Sie die vorbereitete Siebplatte auf den Maschinenrahmen. Verwenden Sie eine Wasserwaage oder die Mikrojustiermechanismen der Maschine, um sicherzustellen, dass das Sieb perfekt waagerecht und nicht geneigt ist.

Zweck / PrinzipEin geneigter Siebdruck führt dazu, dass sich das Design auf verschiedenen Seiten einer polygonen Flasche verschiebt. Da die Maschine jede Seite nacheinander durch synchronisierte Bewegung bedruckt, vervielfacht sich jede Fehlausrichtung des Siebs über alle Seiten hinweg, was zu einem optisch unschönen, “wandernden” Muster führt.

Wichtige Punkte zu beachten:

• Maximale Bildschirmrahmengröße: 550×300 mm
• Stellen Sie die richtige Bildschirmspannung sicher – lockere Bildschirme führen zu unscharfen Rändern.
• Der Bildschirm muss sowohl in der X- als auch in der Y-Achse parallel zum Arbeitstisch sein.

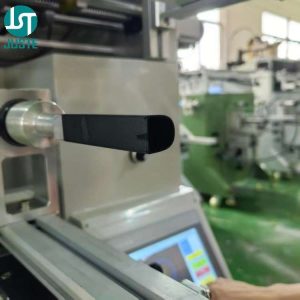

Schritt 3: Die maßgeschneiderte Halterung für Ihre polygonale Flasche installieren.

Betrieb: Montieren Sie die maßgefertigte Vorrichtung auf die Drehachse. Sichern Sie die Glasflasche in der Vorrichtung.

Zweck / PrinzipJede polygonale Flaschenform – Dreieck, Viereck, Fünfeck, Sechseck, Siebeneck, Achteck – erfordert eine custom fixture das exakt seiner Kontur und Größe entspricht. Die Halterung hält die Flasche während des Drucks starr und stellt sicher, dass ihre Mittelachse perfekt mit der Drehantriebsachse ausgerichtet ist.

Wichtige Punkte zu beachten:

• Vorrichtungen müssen für jede Flaschenform UND -größe maßgefertigt werden—eine sechseckige Vorrichtung für eine 50-ml-Flasche funktioniert nicht für eine 100-ml-Flasche
• Die Vorrichtung muss die Flasche sicher greifen, ohne Verformungen oder Spannungsmarken zu verursachen.
• Für Glasflaschen sollten Sie weiche Vorrichtungsmaterialien verwenden, um Kratzer zu vermeiden.

Profi-Tipp: : Bestellen Sie mehrere Vorrichtungen für Ihre gängigsten Flaschen-SKUs. Der schnelle Wechsel zwischen den Vorrichtungen reduziert die Ausfallzeiten bei Kleinserienproduktionen drastisch.

Der Druckablauf: Schritt für Schritt

Schritt 4: Parameter am Touchscreen-Controller konfigurieren

Betrieb: Verwenden Sie den Touchscreen-Controller, um alle Druckparameter für Ihre spezifische polygonale Flasche einzustellen.

Zweck / Prinzip: Der Touchscreen ist das Befehlszentrum für das glass bottle screen printing machine. Es ermöglicht Ihnen, Folgendes zu konfigurieren:

Parameter	Funktion
Druckhub Länge	Stellt die Bildschirmbewegungsdistanz so ein, dass sie dem druckbaren Bereich entspricht
Arbeitstischhöhe	Bestimmt den Kontaktpunkt zwischen Flasche und Bildschirm
Drehachsenumdrehungen	Anzahl der Seiten des Polygons (z.B. 6 für ein Sechseck)
Druckzyklen	Anzahl der Durchgänge pro Fläche (1 für Standard, 2+ für hohe Deckkraft)
Polygondruckmodus	Aktiviert den Synchronisationsalgorithmus für nicht-zylindrische Formen

Wichtige Punkte zu beachten:

• Der USB-Anschluss unter dem Touchscreen wird zum Hochladen verwendet. 3D-Konstruktionszeichnungen for each polygon product
• Jede einzigartige Polygonform erfordert ihre eigene 3D-Zeichnung, die am Computer erstellt und über USB hochgeladen wird.
• Der Controller verwendet diese 3D-Daten, um die präzise Synchronisation zwischen Bildschirmbewegung und Drehachsenrotation zu berechnen.

Profi-Tipp: Benennen Sie Ihre hochgeladenen Dateien klar (z.B. “Hexagon_50ml_v1.dat”) und führen Sie eine Bibliothek auf Ihrem Computer. Wenn Sie dieselbe Flasche erneut verwenden, laden Sie die Datei einfach erneut hoch, anstatt sie neu zu erstellen.

Schritt 5: Manuelles Laden und Drucken

Betrieb: Setzen Sie die Glasflasche manuell in die Vorrichtung ein. Drücken Sie den Fußschalter, um den automatischen Druckzyklus zu starten.

Zweck / PrinzipDies ist ein halbautomatische Siebdruckmaschine—Bedienpersonal lädt und entlädt Produkte manuell, während der Druckzyklus automatisch abläuft. Wenn Sie den Fußschalter betätigen:

1. Der Arbeitstisch hebt sich an, wodurch der Quadrantpunkt der Flasche (höchster Punkt der aktuellen Seite) mit dem Bildschirm in Kontakt kommt.
2. Das Rakel drückt nach unten, während sich das Sieb horizontal bewegt
3. Gleichzeitig dreht sich die Rotationsachse präzise synchron mit der Bildschirmbewegung.
4. Nachdem eine Seite gedruckt wurde, senkt sich der
5. Nachdem alle Flächen gedruckt sind, senkt sich der Arbeitstisch vollständig ab.

Wichtige Punkte zu beachten:

• Druckgeschwindigkeit: bis zu 1500 Stück pro Stunde (operator-dependent)
• Luftdruckanforderung: 0.5 MPa
• Tragen Sie beim Umgang mit Glas und Tinten stets geeignete persönliche Schutzausrüstung.

Schritt 6: Entladen und Prüfen

Betrieb: Entfernen Sie die bedruckte Flasche manuell aus der Halterung. Überprüfen Sie die Druckqualität auf allen Seiten.

Zweck / Prinzip:Jede Seite einer polygonalen Flasche sollte eine gleichmäßige Farbdeckung, scharfe Kanten und korrekte Farbe aufweisen. Da die Maschine Servomotor-Synchronisation verwendet, sollte die Passung zwischen den Seiten präzise sein.

Wichtige Punkte zu beachten:

• Bei Verwendung von UV-Tinte muss die Flasche durch einen UV-Härtungsofen nach dem Druck—die Siebdruckmaschine selbst härtet die Farbe nicht
• Für Plastisolfarbe ist eine Hitzhärtung erforderlich.
• Prüfen auf: unvollständige Farbübertragung, Siebmarkierungen, Passerfehler und Oberflächenfehler

Reinigung nach dem Druck: Ihr Sieb für die zukünftige Verwendung erhalten

BetriebUnmittelbar nach Beendigung des Druckvorgangs das Sieb, die Rakel und die Flutwalze zur Reinigung entfernen.

Zweck / PrinzipTinte.

Wichtige Punkte zu beachten:

• Verwenden Sie den passenden Siebreiniger für Ihren Tintentyp (lösemittelbasiert, UV oder wasserbasiert).
• Reinigen Sie beide Seiten des Siebs vorsichtig – übermäßiges Scheuern beschädigt die Emulsion
• Tragen Sie eine Schutzschicht auf oder lagern Sie Bildschirme flach in einer staubfreien Umgebung

Schlüsselkomponenten – Die Technologie hinter dem Präzisionsdruck

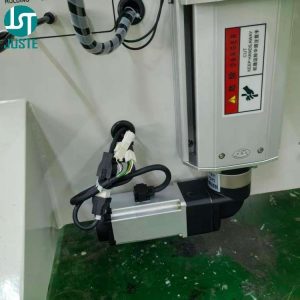

Servomotor für die vertikale Bewegung des Arbeitstisches

Description: Dieser Servomotor steuert die präzise Auf- und Abbewegung des Arbeitstisches. Während des Drucks hebt er die Flasche an, sodass der Quadrantpunkt das Sieb berührt; nachdem jede Seite gedruckt ist, senkt er den Tisch zum Indexieren.

Hauptmerkmale:

• Servomotor der Marke INOVANCE – branchenweit anerkannt für Zuverlässigkeit und Präzision
• Programmierbare Hubhöhe – einstellbar über Touchscreen für verschiedene Flaschengrößen
• Sanfte Beschleunigung/Verz

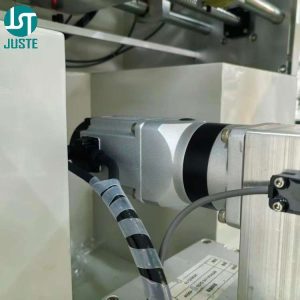

Servomotor für die Drehsynchronisation der Vorrichtung

Description: Dies ist das Kerntechnologie für polygonalen Druck. Es treibt die Vorrichtungsrotation perfekt synchron mit der Siebbewegung an und stellt sicher, dass jede Fläche das Design im richtigen Winkel erhält.

Hauptmerkmale:

• Mehrachsensynchronisation – arbeitet mit Bildschirmbewegungs-Servomotoren für koordinierte Bewegung
• Polygonspezifische Indizierung – rotiert exakt um den Winkel zwischen den Flächen (z.B. 60° für Sechseck)
• Spielfreie Konstruktion – beseitigt Positionierungsfehler, die zu Passerfehlern führen würden

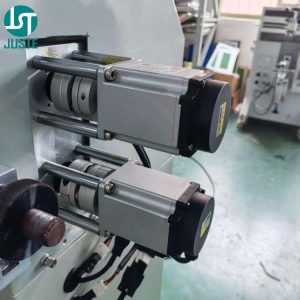

Doppelte Servomotoren für Sieb- und Druckkopfbewegung

Description:Zwei Servomotoren arbeiten zusammen – einer steuert die horizontale Bewegung des Siebs, der andere die vertikale Bewegung und den Druck des Druckkopfes (Rakel/Flutcoater).

Hauptmerkmale:

• Unabhängige Steuerung – ermöglicht die separate Feinabstimmung von Siebgeschwindigkeit und Rakeldruck
• Synchronisiert mit der Rotationsachse – alle drei Servomotoren arbeiten in koordinierter Bewegung für verzerrungsfreien Polygondruck.
• Programmierbare Geschwindigkeitsprofile – optimieren für verschiedene Tintentypen und Flaschenmaterialien

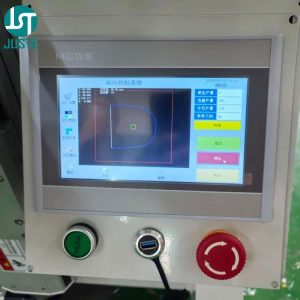

Touchscreen-Controller mit USB-Schnittstelle

DescriptionDie intuitive Touchscreen-Oberfläche ermöglicht es den Bedienern, alle Maschinenparameter zu konfigurieren. Der USB-Anschluss ermöglicht das Hochladen von 3D-Strukturzeichnungen für jedes Polygonprodukt.

Hauptmerkmale:

• Zentralisierte Steuerung – alle Parameter von einem Bildschirm aus zugänglich
• USB-Dateiupload – jede Polygonform erfordert eine computergenerierte 3D-Strukturdatei, die über USB hochgeladen wird
• Mehrfarben-Registrierungsunterstützung – mit optionalem Kontrastsensor, ermöglicht Mehrfarbendruck

Anwendungen – Was können Sie drucken?

Das Tassen-Siebdrucker Und Flaschen-Siebdruckmaschine verarbeitet eine außergewöhnlich breite Produktpalette.

Nach Material:

• Glas – Parfümflaschen, Weinflaschen, Kosmetikgläser, Trinkgläser
• Plastik – PP, PET, PVC, Acryl, Silikon
• Metall – Aluminiumflaschen, Kosmetiktuben, Dosen
• Andere – Keramik, Holz, Bambus,

Nach Branche:

Industrie	Produktbeispiele
Kosmetikverpackungen	Foundationflaschen, Parfümflaschen, Lippenstifthülsen, Cremetöpfe, Nagellackflaschen
Getränke & Spirituosen	Weinflaschen, Spirituosenflaschen, Getränkeflaschen, Honiggläser
Alltagschemikalien	Shampooflaschen, Duschgel-Flaschen, Lotionflaschen, Waschmittelbehälter
Pharmazeutische	Spritzen, Reagenzflaschen, Ampullen
Food	Ölflaschen, Saucenflaschen, Honiggläser, Gewürzgläser

Nach Form:

• Polygon – Dreieck, Viereck, Fünfeck, Sechseck, Siebeneck, Achteck
• Zylindrisch – Runde Flaschen und Becher
• Sonstiges – Ovale, quadratische und benutzerdefinierte Formen mit benutzerdefinierten Vorrichtungen

Häufig gestellte Fragen (FAQ)

F: Sind Sie ein Hersteller oder ein Handelsunternehmen?

A: Shenzhen Juste Machine Co., Ltd. ist ein direkter Hersteller von Siebdruckmaschinen Seit 2002, mit unserer Fabrik in Dongguan, China. Wir entwickeln, konstruieren und montieren alle Maschinen im eigenen Haus.

F: Kann diese Maschine auf polygonale Glasflaschen drucken?

A: Absolut. Diese Maschine ist speziell für Polygonprodukte ausgelegt – Dreieck, Viereck, Fünfeck, Sechseck, Siebeneck und Achteck. Mit einer individuellen Vorrichtung und einer über USB hochgeladenen 3D-Zeichnung verarbeitet sie jede Polygonform präzise.

F: Wie hoch ist die Druckgeschwindigkeit?

A: Die Maschine arbeitet mit bis zu 1500 Stück pro Stunde, abhängig von der Bedienerbeladegeschwindigkeit und der Flaschengröße. Dies macht es ideal für die Produktion kleiner bis mittlerer Chargen.

F: Bieten Sie eine Garantie und technischen Support an?

A: Ja, wir bieten ein 1 Jahr Garantie auf allen Maschinen, die Herstellungsfehler abdecken. Wir bieten auch lebenslangen technischen Support, Videotraining und Fernwartung.

F: Wie handhabt die Maschine den Mehrfarbendruck?

Die Maschine unterstützt mehrfarbige Registrierung mit einem optionalen Kontrastsensor. Nach dem Drucken einer Farbe wechseln Sie das Sieb und die Farbe, und der Sensor ortet das Muster für eine präzise Ausrichtung der zweiten Farbe.

F: Wie lange beträgt die Lieferzeit für eine maßgeschneiderte Maschine?

A: Standardmaschinen versenden wir innerhalb von 15-20 Werktage. Kundenspezifische Maschinen mit speziellen Vorrichtungen oder Konfigurationen erfordern 25-30 Wer.

F: Kann ich UV-Tinte mit dieser Maschine verwenden?

A: Ja, Sie können UV-Tinte verwenden. Allerdings benötigt UV-Tinte eine separater UV-Härtungsofen nach dem Drucken – die Siebdruckmaschine selbst verfügt nicht über eine Aushärtungsfunktion. Lesen Sie unseren Leitfaden zu UV-Trockner vs. IR-Trockner für weitere Informationen.

Warum Juste Machine für Ihre Druckanforderungen wählen?

Seit 2002 ist die Shenzhen Juste Machine Co., Ltd. ein vertrauenswürdiger Hersteller von Siebdruckmaschinen für Unternehmen weltweit. Unsere Maschinen bieten:

• Premium-Markenkomponenten – AIRTAC-Zylinder (Taiwan), SMC/AIRTAC-Magnetventile, INOVANCE-Servomotoren
• Wettbewerbsfähige Preise – Fabrikdirektpreise ohne Zwischenhändleraufschläge
• Einfache Bedienung – intuitive Touchscreen-Steuerung und unkomplizierte Einrichtung
• Anpassungsunterstützung – kundenspezifische Vorrichtungen, OEM-Branding und Sonderkonfigurationen verfügbar

Der halbautomatische Glasflaschen-Siebdruckmaschine ist eine unserer vielseitigsten Lösungen, die Erschwinglichkeit mit industrieller Leistung verbindet.
